MHO SPD1
Linha de protetores de surto (DPS) para sinais, I/O e comunicação serial. Proteção em dois estágios, 7 mm de largura, montagem em trilho DIN.
Sempre que o cabo pode trazer surto.
Cabo saindo do painel
Sinal ou comunicação que vai ao campo ou percorre área aberta — caminho clássico do surto atmosférico.
Sinal junto de potência
Mesmo eletroduto, bandeja ou ambiente que cabos de potência. Manobra induz sobretensão na linha.
Histórico de queima
Região com descargas frequentes ou eletrônica que já queimou no ponto.
Três modelos para diferentes tipos de aplicações.
A seleção segue a tensão e o número de linhas do circuito.
5 V
RS-422 / RS-485

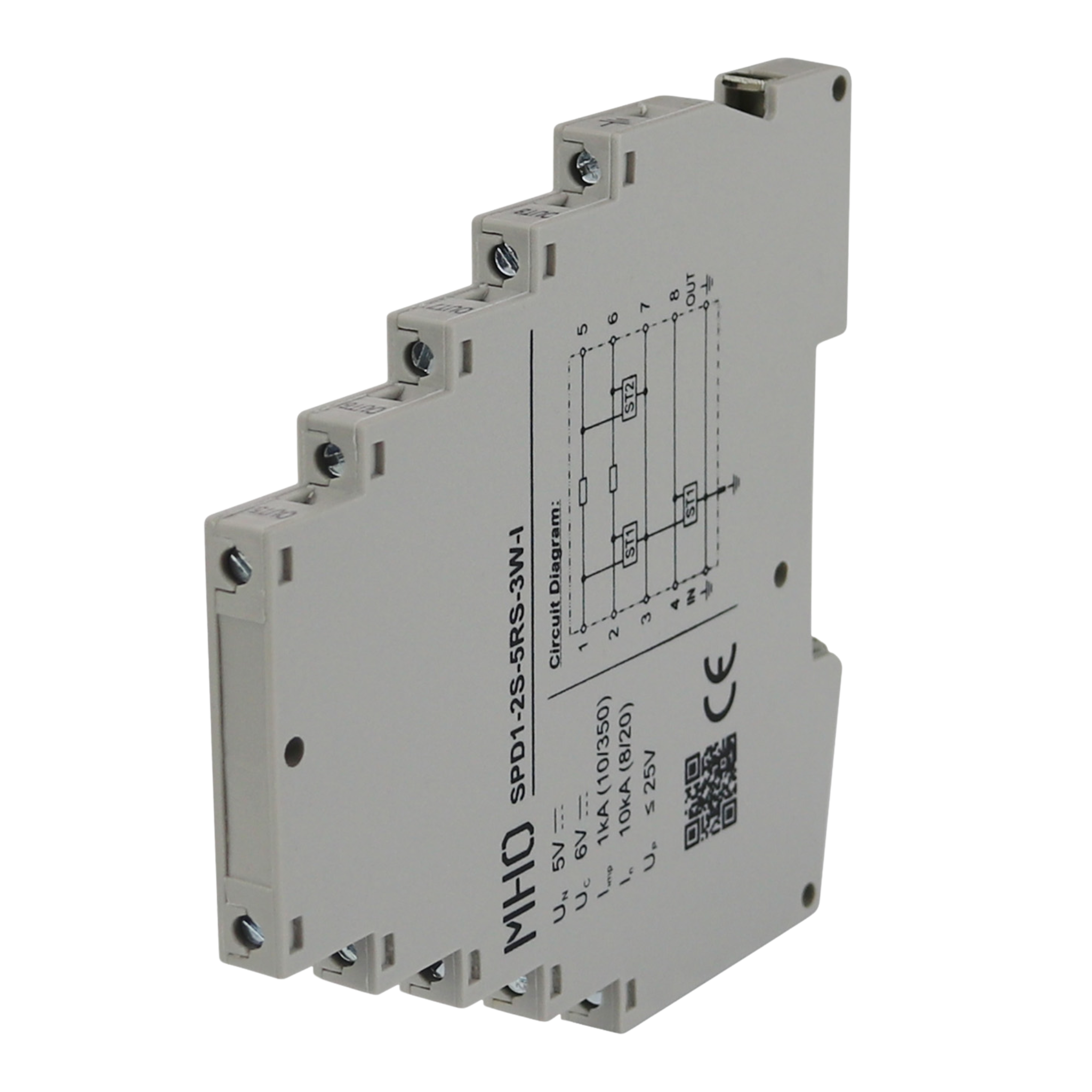

SPD1-2S-5RS-3W-I
Três linhas + shield (A, B, COM). Porta serial do Keeper ou de outro equipamento.
Aterramento direto ou indireto.
24 V
I/O — 3 linhas

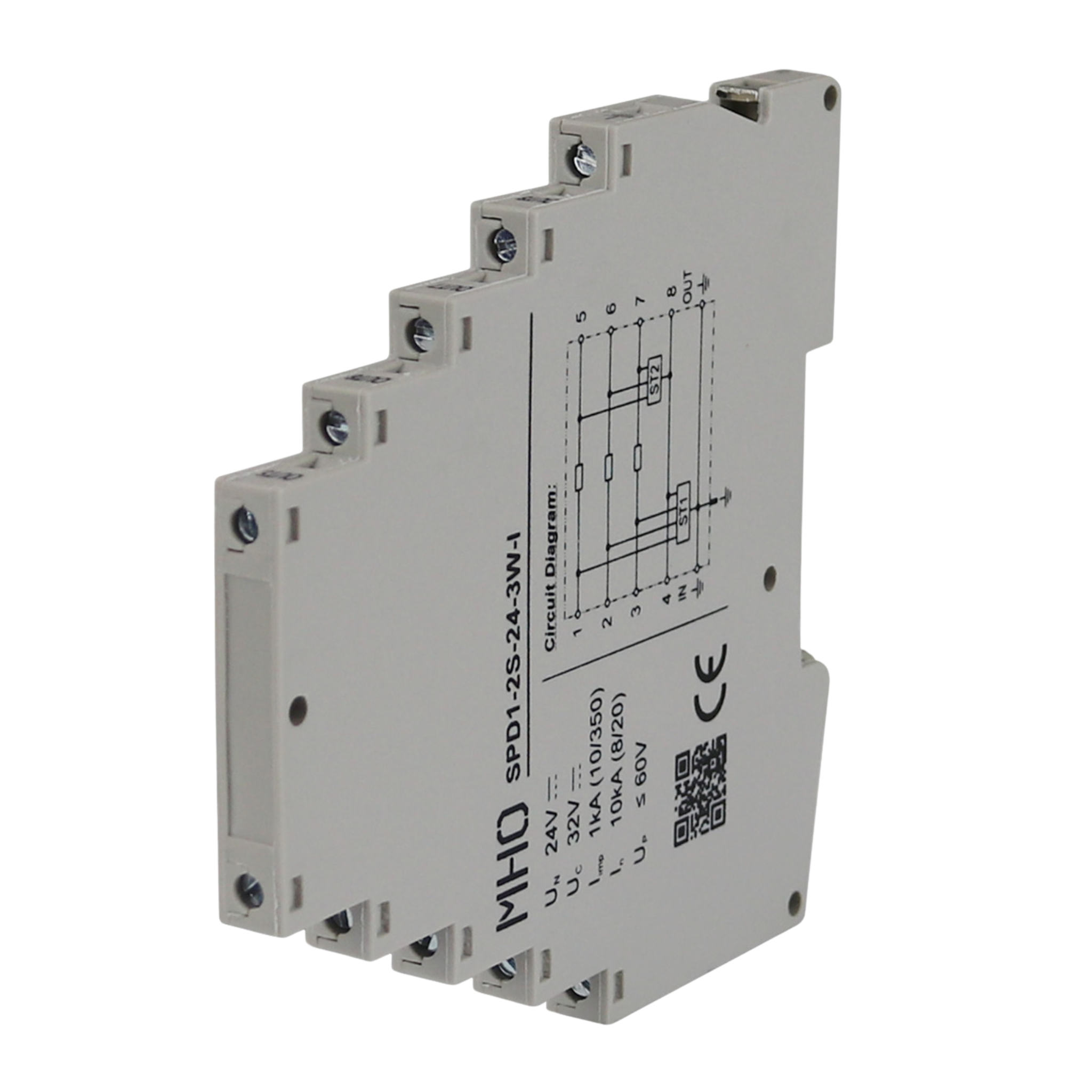

SPD1-2S-24-3W-I
Um canal de DI, DO, AI ou AO. Três linhas + shield (+, −, sinal).
Aterramento direto ou indireto.
24 V
2 fios — 2 linhas

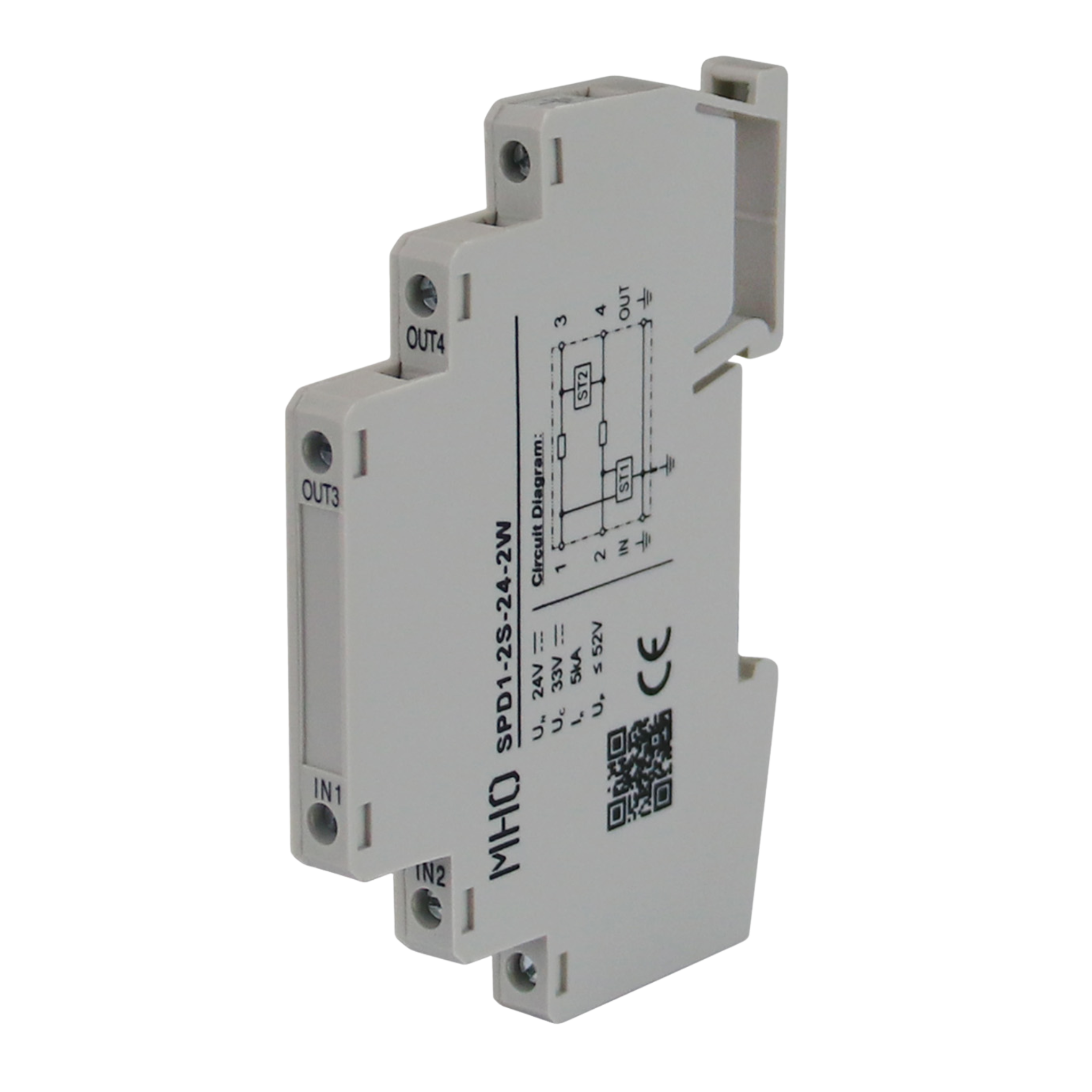

SPD1-2S-24-2W
4–20 mA ou chaveamento a 2 fios. Duas linhas + shield (+, sinal).
Aterramento direto. Indireto só em conjunto com o 24-3W-I.
Em série com o equipamento protegido.
IN no lado externo. OUT no lado protegido. Cabos de entrada e saída separados.
IN e OUT
Terminais IN no lado não protegido. Terminais OUT no equipamento protegido.
Aterramento
Cabo de 2,5 mm², o mais curto possível. Direto ou indireto conforme o modelo.
Após a descarga
Inspecionar o funcionamento. Instalar com os circuitos desenergizados.
Diagramas de ligação e aterramento direto ou indireto estão na documentação de cada modelo.
